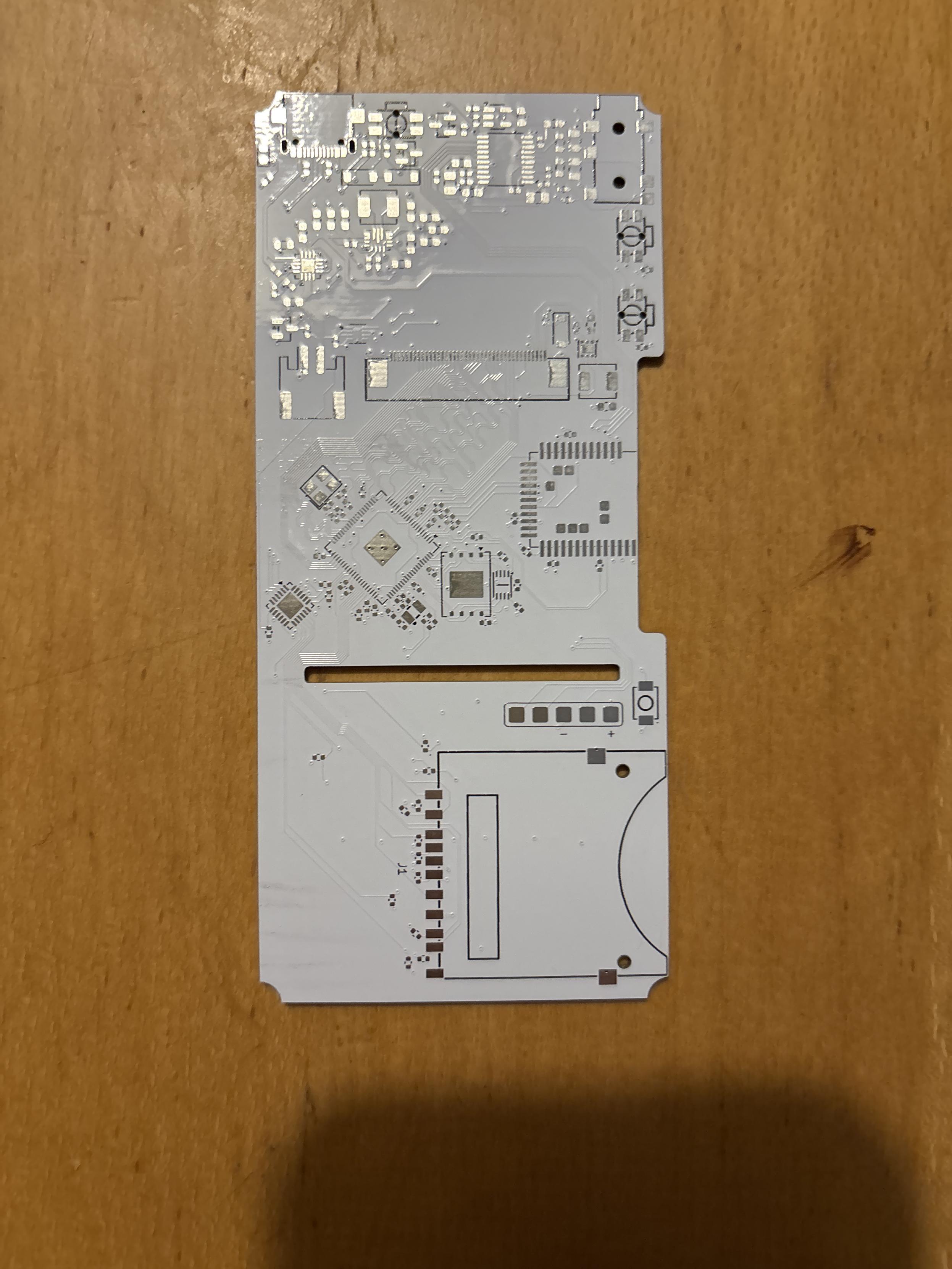

Je vous appelle à l’aide pour mon fils : est-ce que quelqu’un sur #lyon à le matériel nécessaire pour réaliser un stencil pour souder une cinquantaine de composants sur un PCB et le temps nécessaire pour en faire un en urgence ? Il a fait une erreur lorsqu’il a commandé le sien et et il est maintenant gravé dans la merde #PCB #DIY
@mageekguy Ça peut pas se souder à la main ?
Forcément besoin du stencil ?
Je suis plus à Lyon. Et mon réseau local est un peu éteint. Je vais voir.
Jul 3, 2026, 10:04 PM@avrona
J'ai de quoi souder avec un fer classique ou air chaud, mais je suis débutant avec la pâte a souder et en air chaud.
Et je suis dispo ce WE à charbonnières les bains, où tu peux viendre avec plaisir pour faire la bidouille ensemble.
#jaideschips
Jul 3, 2026, 8:07 PM@mageekguy C'est ultra difficile de faire un stencil tout seul, c'est gravé laser dans des machines spéciales puis poli par électro-érosion. Mais honnêtement y'a pas besoin de stencil pour souder les composants de cette cartounette. on peut appliquer la pate avec un cure dents et tout souder a l'air chaud.
@f4grx il a essayé. Ça n’a pas été un échec, ça n’a pas fonctionné.
@mageekguy copains lyonnais habiles de la soudure, c’est le moment de vous faire remarquer
@julientaq je te remercie d’avoir fait le relais.
@mageekguy si tu as le fichier CAO du stencil j'ai accès au fablab de la Doua il suffit de trouver le bon matériau et on peut le couper au laser ou à la découpe à eau (j'imagine)
@faxmodem je note le plan ! Et je te remercie d’avoir essayé d’aider.
@mageekguy
Y'a plusieurs Fablab dont le Laboratoire Ouvert Villeurbannais, ou l'Atelier Soudé qui pourraient peut-être vous aider ?
@Zekovski je note le plan et je te remercie d’avoir essayé d’aider. Je transmet, notamment l’atelier soudé.
Jul 4, 2026, 1:18 PM@mageekguy Ca peut se faire a la graveuse laser mais je ne suis pas sur lyon. Avant d'avoir une graveuse ce que je faisais c'est que j'imprimais sur un "transparent" avecu ne imprimante, puis je decoupais au scalpel / exacto. C'est pas tres durable (jamais fais 50 pieces, peut etre que ca passe) mais largement suffisant niveau resultat.
Pour les lqfp, tu decouper pas chqaue patte une par une, tu fais un rectangle de la moiter de la largeur sur chaque cote.
Pour les petits pad (e.g. 0603), tu 1/2
Jul 4, 2026, 1:19 PM@mageekguy chauffe du fil d'inox 1mm avec un briquet et tu fais fondre le trou pour le pad.
Franchement, ca se fait. Ptetre au deuxieme essai par contre :D
(attention si le film est PVC faut le faire fondre dans un endroit aere, en exterieur, c'est pas cool le chlore)
@ftregan je t e remercie pour l’astuce, j’ai transmis ! Après il manipule des composants vraiment très petits, largement en deçà du millimètre pour certaines résistances.
